Gemeinsame Einschränkungen der Verwendung durch Schrauben in Beton und Mauerwerk

Veröffentlicht: 05. September 2025

Kategorien: Neuigkeiten

Einführung

Durch Schrauben sind eines dieser Befestigungsmittel, die Sie überall in der Bauwelt sehen werden. Einfach im Design, stark in der Anwendung und in der Regel vertrauenswürdig, um schwere Halterungen, Strukturplatten oder Maschinenbasen an Ort und Stelle zu halten. Wenn Sie in einem gewerblichen Lager oder sogar einem bescheidenen Parkplatz spazieren gehen, besteht die Wahrscheinlichkeit, dass einige der Stahlwerke über Ihrem Kopf mit Durchschrauben gesichert sind.

Aber während sie sich einen Ruf für Zuverlässigkeit verdient haben, sind Durchschrauben nicht perfekt. Abhängig vom Material, mit dem Sie arbeiten - Beton, Mauerwerk oder Ziegel - bringen sie einige eingebaute Einschränkungen mit sich, die Installateure und Designer sich nicht leisten können, zu ignorieren. Dieser Beitrag greift in diese Schwachstellen ein, mit einer Mischung aus technischem Detail und praktischer Standortweisheit, und teilt auch einige Alternativen aus der Perspektive eines globalen Befestigungsmittellieferanten wie Qewitco Befestigungen, der seit 2004 sowohl mit Standard- als auch kundenspezifischen Verankerungssystemen arbeitet.

Allgemeine Einschränkungen von Durchschrauben

Während durch Schrauben bieten eine robuste und weit verbreitete Befestigungslösung, ihre Wirksamkeit hängt stark von der richtigen Installation und der geeigneten Anwendung ab. Im Folgenden werden die wichtigsten Einschränkungen und häufigsten Fallstricken skizziert, die sowohl die sofortige Leistung als auch die langfristige Zuverlässigkeit beeinträchtigen können.

Installationsbedingte Einschränkungen

Unzureichender Randabstand

Einer der häufigsten Fehler bei Durchschrauben ist die Installation zu nah an einem Rand. Die allgemeine Regel ist mindestens das Sechsfache des Schraubendurchmessers als Freiraum. Wenn Sie beispielsweise mit einem 12-mm-Schrauben arbeiten, möchten Sie mindestens 72 mm Festbeton, bevor Sie den Rand treffen. Überspringen Sie diese Regel und das Spannmoment kann leicht ein Stück Beton ausbrechen. Wir haben gesehen, dass es auf vorgefertigten Treppen passiert, wo jemand eine Reparatur beeilte - ein halber Schritt brach weg, was einen sehr unglücklichen Site Manager hinterlässt.

Falsche Ausrichtung

Durch Schrauben wie gerade sitzen. Wenn Sie in einem leichten Winkel bohren oder den Anker schräg einlegen, greift der Expansionsmechanismus nicht gleichmäßig. Dies reduziert die Belastbarkeit und, was noch schlimmer ist, kann das angeschlossene Stahlwerk verdrehen. Ich habe einmal einen Witz gehört, dass „Winkelschrauben großartig sind, wenn Sie möchten, dass sich Ihr Geländer wie der Turm von Pisa lehnt.“ Nicht empfohlen.

Schlechte Verankerungslage

Das Platzieren eines Durchschraubens in einen hohlen Ziegel oder in der Nähe eines Mörtelgelenks ist ein Rezept für Frustration. Die Expansionskraft braucht ein dichtes Substrat, sonst dreht sich der Anker einfach oder zieht sich durch. Dies ist ein Grund, warum viele Handwerker chemische Anker in Hohlmauerwerk bevorzugen.

Geometrische und Materialbeschränkungen

Zugang zu beiden Seiten

Durch Schrauben, durch Design, müssen vollständig durch die Befestigung und in das Material zu passieren. Das heißt, Sie benötigen Zugang von vorne für den Schraubenkopf und Platz hinter dem Expansionskegel. Wenn Sie mit einer festen Wand oder einem geschlossenen Hohlraum arbeiten, sind Durchschrauben einfach vom Tisch entfernt.

Nicht geeignet für dünne Substrate

Dünne Platten oder zerbrechliches Mauerwerk können keine ausreichende Einbettungstiefe bieten. Wenn Sie versuchen, etwas Schweres mit einem Durchschrauben an eine 60 mm große Ziegelwand zu befestigen, werden Sie schnell erfahren, dass die Ausdehnungsspannungen den Ziegel eher brechen als Ihre Vorrichtung halten.

Performance und langfristiges Verhalten beheben

Lastentspannung

Eine weniger offensichtliche Einschränkung ist die Lastentspannung. Selbst wenn Sie einen Durchlaufbolzen am ersten Tag perfekt drehen, kann die Klemmkraft im Laufe der Zeit sinken - manchmal um 40-50%. Dies geschieht aufgrund von Mikrorissen im Substrat oder langfristigem Kriechen unter Last. In der Praxis bedeutet dies, dass ein Handläufer, das sich bei der Installation fest fühlte, nach einem Jahr intensiver Verwendung leicht ratteln kann.

Risiko eines Ausbruchs oder eines Lagerausfalls

Unter hohen Belastungen, insbesondere im Mauerblock, kann der Expansionskegel einen Ausbruch der Blockfläche verursachen. Ingenieure bezeichnen dies als „Kegelversagen“ oder „Spaltung“. Sie müssen sich nicht an den Jargon erinnern – stellen Sie sich einfach vor, dass sich ein halber Ziegel löst, wenn zu viel Belastung aufgebracht wird.

Drehmomentempfindlichkeit

Durch Schrauben verlassen sich auf präzises Drehmoment, um ihre Nennfestigkeit zu erreichen. Zu wenig Drehmoment und der Anker erweitert sich nicht genug; zu viel und Sie riskieren, die Fäden zu entfernen oder das Substrat zu zerkleinern. Es ist kein vergebendes System. Erfahrene Installatoren verwenden einen kalibrierten Schlagschlüssel, aber auf realen Arbeitsplätzen wird viel Straffen "durch Gefühl" durchgeführt - was erklärt, warum die Ergebnisse variieren können.

Code- und Designmodellbeschränkungen

Begrenzte Abdeckung in Normen

Im Gegensatz zu chemischen Ankern oder Eingußbolzen haben Durchschrauben in Mauerwerk-Anwendungen nicht immer eine explizite Codesprache. Zum Beispiel ist der ACI 318-Code (weit verbreitet in der Konstruktion von Beton) konservativer bei Scherwerten, während der TMS-Mauerwerk-Code dazu neigt, die Ausbruchfestigkeit zu übervorhersagen. Das Nettoresultat ist Verwirrung für Ingenieure, die versuchen, konservativ zu entwerfen, aber ohne teure Alternativen zu spezifizieren.

Unterschied zwischen Labordaten und dem realen Leben

Testdaten unter kontrollierten Bedingungen zeigen oft eine bessere Leistung als auf einem windigen Gerüstturm oder einer staubigen Stelle. Keine Überraschung: Staub im Loch, ungleichmäßige Bohrungen und Eile der Installateure können die Kapazität weit unter den „Katalogwerten“ reduzieren. Diese Lücke zwischen Labor und Arbeitsplatz ist einer der anhaltenden Kopfschmerzen bei Durchschrauben.

Alternativen und Mitigationsstrategien

Verwendung chemischer Anker

Wenn der Randabstand begrenzt ist oder das Substrat hohl ist, sind chemische Anker in der Regel die bessere Wahl. Sie binden sich ohne Ausdehnungskräfte in das Bohrloch, was weniger Rissrisiko und oft höhere Belastungswerte bedeutet. Ja, sie kosten mehr und erfordern Aushärtezeit, aber sie lösen Probleme, die durch Schrauben nicht möglich sind.

Richtige Installationspraktiken

Wenn Sie sich an Durchschrauben halten, ist Disziplin wichtig. Bohren Sie das Loch mit dem rechten Durchmesser, blasen Sie den Staub aus (Druckluft hilft), halten Sie sich an den empfohlenen Randabstand und verwenden Sie einen Drehmomentschlüssel. Es klingt langweilig, aber jeder verpasste Schritt schneidet in die Leistung. Bei Qewitco beraten wir Kunden mit großvolumischen Installationen oft vor Ort Schulungen durchzuführen oder zumindest Drehmomentdiagramme mit den gelieferten Befestigungsmitteln bereitzustellen.

Konservativer Designansatz

Wenn Designcodes keine klaren Leitlinien geben, ist es klug, konservativ zu sein. Nehmen Sie geringere Kapazitäten an und geben Sie gegebenenfalls zusätzliche Anker an, um die Last zu teilen. Es ist immer billiger, zwei weitere Schrauben hinzuzufügen, als mit einem Ausfall nach der Übergabe umzugehen.

Schlussfolgerung

Durch Schrauben sind zuverlässige Arbeitspferde im Bau, aber sie sind keine One-Size-fits-all-Lösung. Ihre Einschränkungen - ob es sich um Kantenabstand, Drehmomentempfindlichkeit oder langfristige Entspannung handelt - müssen sowohl bei der Konstruktion als auch bei der Installation berücksichtigt werden.

Bei Qewitco BefestigungenWir haben durch Schrauben, Schildanker, Betonschrauben und chemische Ankersysteme in Europa, Asien und darüber hinaus geliefert. Unsere Erfahrung ist, dass kein einzelnes Produkt jede Herausforderung der Befestigung löst, weshalb wir über 30.000 Produktlinien, einschließlich maßgeschneiderter Befestigungsmittel für nicht-Standard-Anwendungen, anbieten.

Wenn Ihr nächstes Projekt Beton- oder Mauerverbindungen beinhaltet, denken Sie daran, dass die Wahl des Ankers sowohl über das Material als auch über die Last geht. Manchmal macht ein Durchschrauben die Arbeit perfekt. Andere Male ist es besser, einen Schritt zurück zu machen, das Substrat zu betrachten und Alternativen in Betracht zu ziehen. Schließlich sind die wahren Kosten eines Ankers nicht nur sein Preis pro Einheit - es ist, ob er hält, wenn es am wichtigsten ist.

Sie suchen zuverlässige Befestigungslösungen durch Schrauben, chemische Anker oder kundenspezifische Befestigungslösungen? Kontaktieren Sie Qewitco noch heute Expertenberatung für Ihr nächstes Projekt.

Häufig gestellte Fragen

Q1. Können Durchschrauben nach Entfernung wiederverwendet werden?

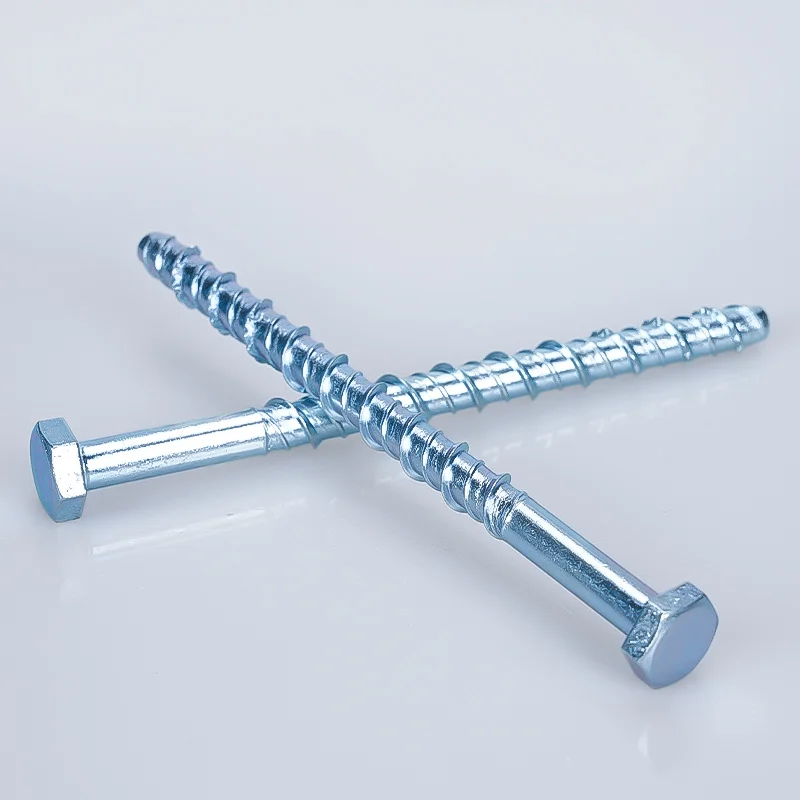

Im Allgemeinen nein. Sobald sich ein Durchlaufbolzen im Substrat ausgedehnt hat, verliert er seine Nennfähigkeit, wenn er neu installiert wird. Für abnehmbare Lösungen sind mechanische Betonschrauben oder Qewits Lightning Bolts die bessere Wahl.

Q2. Wie verhindere ich, dass Beton beim Einsatz durch Schrauben reißt?
Halten Sie einen minimalen Randabstand (etwa 6 × Schraubendurchmesser), bohren Sie gerade und vermeiden Sie Überspannungen. Wenn der Randraum begrenzt ist, wechseln Sie zu einem chemischen Anker.

Q3. Sind Edelstahl durch Schrauben die höheren Kosten wert?
Ja, wenn Ihr Projekt im Freien oder in einer korrosiven Umgebung stattfindet. Edelstahlversionen widerstehen Rost und verlängern die Lebensdauer, was Geld für Wartung und Ersatz spart.
